a-Beta-Gamma

Konstruktion eines Dreiecks, bei dem die Seite a sowie die anliegenden Winkel Beta und Gamma gegeben sind.

Dreieckskonstruktion nach dem WSW-Satz

geg.: Dreieck:

\begin{align} & a = 10\ cm \\ & \beta = 65^\circ \\ & \gamma = 40^\circ \\ \end{align}

ges.: Konstruktion

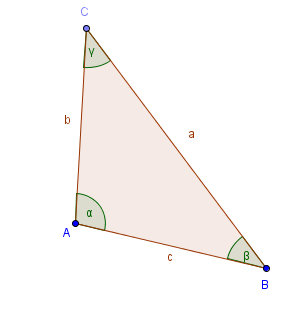

Schritt 1: Skizze

Zeichnen Sie zuerst eine Skizze des Dreiecks und beschriften Sie dieses vollständig (Seiten, Eckpunkte, Winkel).

Die gegebenen Bestimmungsstücke werden nun färbig markiert, um nachher die Konstruktion einfacher durchführen zu können.


Schritt 2: Konstruktion der Seite a

Beginnen Sie mit der Konstruktion der Seite a =10 cm, welche die Eckpunkte B und C verbindet.

Tipp: Legen Sie die Seite a in etwa so wie in ihrer Skizze.

Beschriften Sie die gezeichnete Seite sowie die beiden Eckpunkte.


Schritt 3: Konstruktion des Winkels \beta

Aus der Skizze kann man erkennen, dass sich der Winkel \beta beim Eckpunkt B befindet.

Konstruieren Sie deshalb mit Hilfe des Geodreiecks den Winkel \beta = 65° und beschriften Sie diesen auch gleich.


Schritt 4: Konstruktion des Winkels \gamma

Aus der Skizze kann man erkennen, dass sich der Winkel \gamma beim Eckpunkt C befindet.

Konstruieren Sie deshalb mit Hilfe des Geodreiecks den Winkel \gamma = 40° und beschriften Sie diesen auch gleich.


Schritt 5: Der Eckpunkt A

Aus der Skizze kann man erkennen, dass sich die beiden Winkelschenkel im Eckpunkt A schneiden.

Markieren Sie diesen Punkt und beschriften sie ihn auch gleich.


Schritt 6: Beschriftung

Beschriften Sie zuletzt alle Eckpunkte, Seiten und Winkel des Dreiecks.

Ziehen Sie die Seiten mit einem weichen Bleistift oder einem Buntstift nach, um das Dreieck klar von den Hilfslinien abzuheben.
