Schrägriss

Bei der Konstruktion eines Quaders im Schrägriss zeichnet man die Vorder- und Hinterflächen in wahrer Größe, die nach hinten verlaufenden Kanten verkürzt. azubiworld

Der Schrägriss eines Quaders

Bei einem Schrägriss wird eine geometrische Figur räumlich dargestellt. Die Vorder- bzw. Hinterflächen werden in wahrer Größe, die schräg verlaufenden Kanten verkürzt dargestellt.


Beispiel:

Konstruieren Sie einen Quader mit der Länge l = 8 cm, der Breite b = 8 cm und der Höhe h = 5 cm im Schrägriss.

Wenn nicht anders angegeben, so nimmt man als Neigungswinkel> 45° an und die schrägen Kanten werden um die Hälfte verkürzt.


Schritt 1:

Konstruieren Sie die Vorderfläche in wahrer Größe.

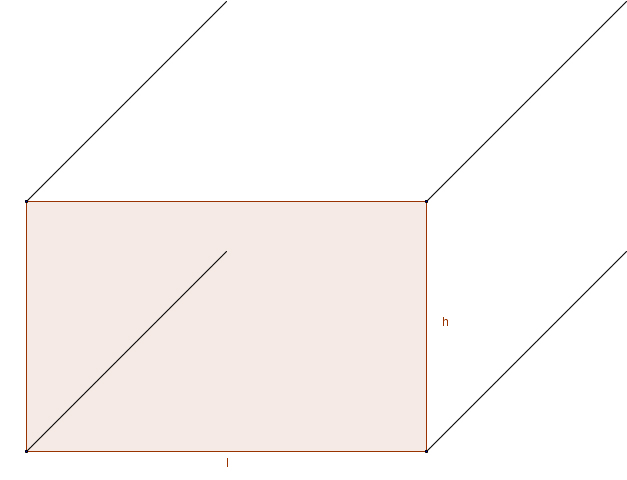

Schritt 2:

Zeichnen Sie von den 4 Eckpunkten jeweils 1 Hilfsgerade im Neigungswinkel 45°.


Schritt 3:

Nehmen Sie die verkürzte Kantenlänge in den Zirkel (4 cm), stechen Sie jeweils in den Eckpunkten ein und schlagen sie die Länge auf den Hilfslinien ab.


Schritt 4:

Verbinden Sie die soeben konstruierten Punkte miteinander.

Beschriften Sie die Eckpunkte mit Großbuchstaben. Zuerst wird die Grundfläche gegen den Uhrzeigersinn, danach die Deckfläche beschriftet.


Konstruktion eines Quaders im Schrägriss:

Man zeichnet die Vorder- und Hinterflächen des Quaders in wahrer Größe, die nach hinten verlaufenden Kanten verkürzt.

Die verkürzten Kanten werden normalerweise um die Hälfte verkürzt. Verzerrung: v = \frac {1}{2}
Als Neigungswinkel wird normalerweise ein Winkel von 45° angenommen:\alpha = 45^\circ
